   Door mijn andere kluppie wordt een OHMB*) baan voorbereid.

Het moet bij OntraXs 2014 in Utrecht staan maar we zijn met een groep van 6 tot 8 modelbouwers. Ik heb op me genomen een mobiele rondhout zagerij te maken, die aangedreven wordt met een locomobiel (die door een ander clublid gemaakt wordt). Het geheel is rond 1920 gepositioneerd dus werd het zoeken op internet. Na contact te hebben gehad met de bouwers bleek dat de stalen platen 4500 mm lang zijn en het zaagblad een doorsnede van 1600 mm heeft.

Met deze getallen en de foto's is er een werktekening gemaakt.

Natuurlijk kan het een statisch model worden maar ik ga voor een draaiend zaagblad wat aangedreven wordt door de locomobiel een een zwengelend preisertje dat de zaagtafel verplaatst.



Bouwperiode: 2012 ~ schaal 1:87 ~

*)Oud Hollands Module Bouwen (Team Mitropa)

































































Informatie:

info(at)duizendpoot.de



Technische oplossingen



laatste update 23 jan. 2013

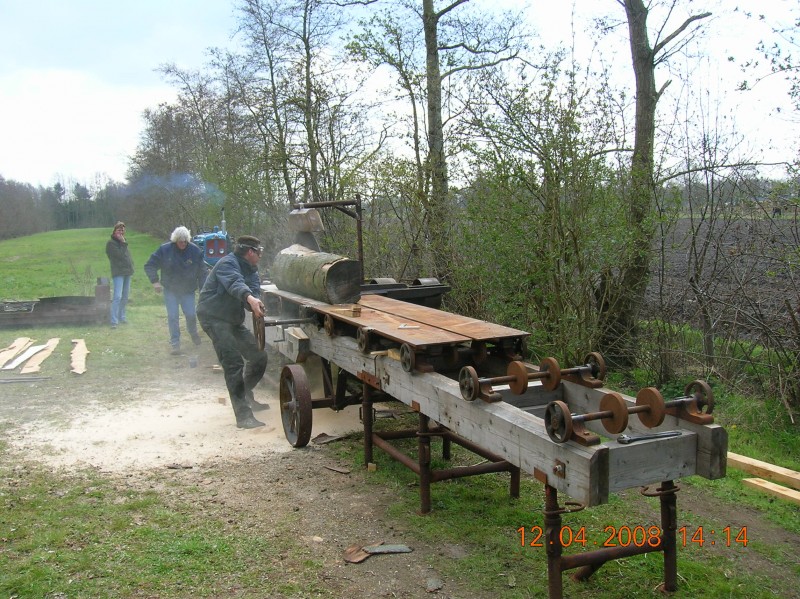

Bron: Gebroeders Groen

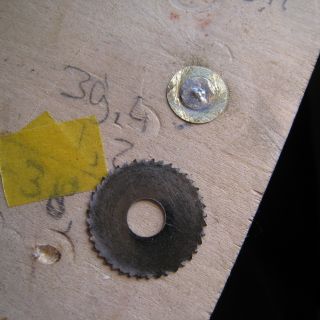

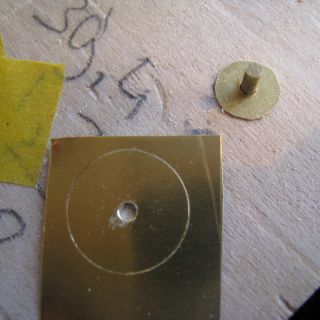

  Twee rondjes gemaakt van 0,2 mm messing.

Eerst de cirkel krassen, de gaatjes van 2,5 mm boren en dan pas knippen.

  Solderen op het asje

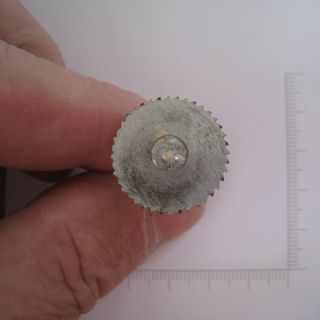

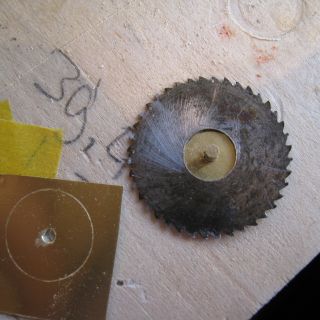

  Zaagblad op het messing hulpstukje geplakt.

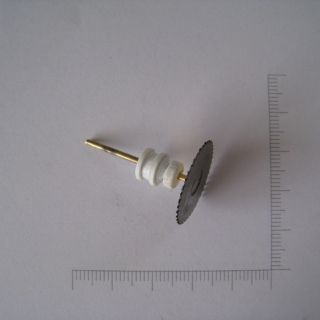

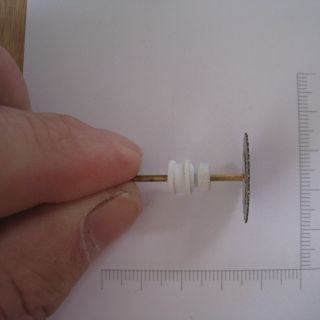

  De poelie en de riemschijf zijn van styreenbuisjes gemaakt. Aan de linkerzijde is voor de riemoverbrenging en rechts de 'verborgen' aandrijving van het motortje.

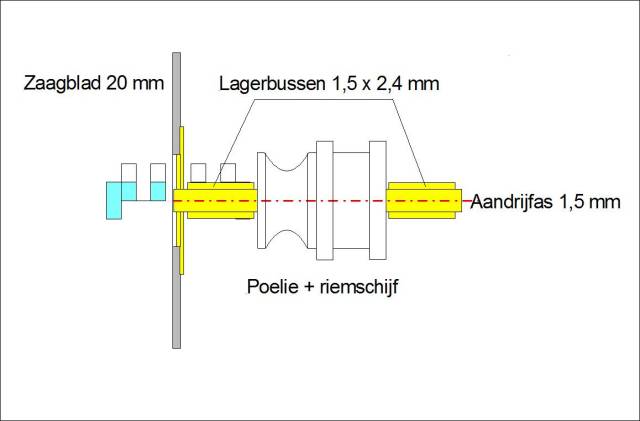

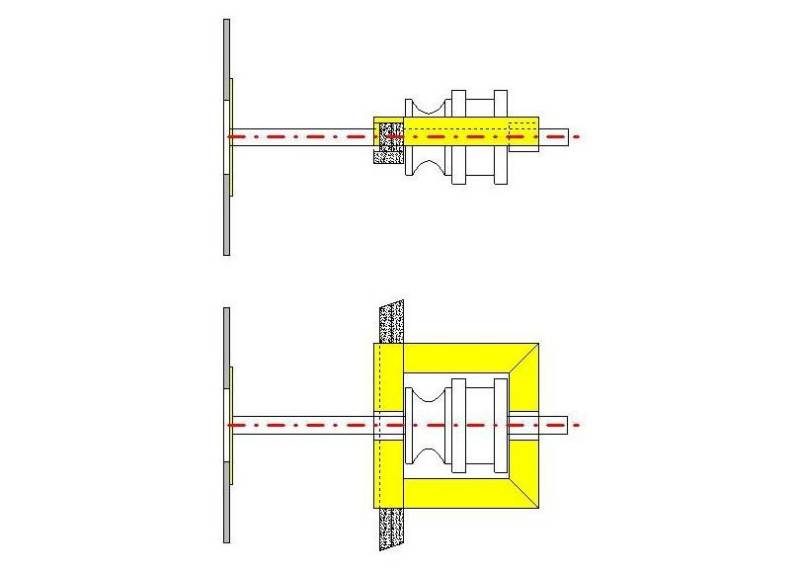

Ontwerpschets voor de aandrijving van het zaagblad en de lagering.

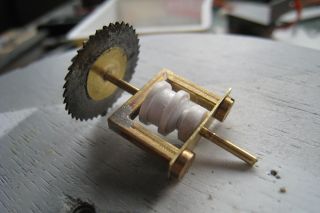

Het geheel wordt in een messing frame gezet van 14 x 14 x 2,5 mm.

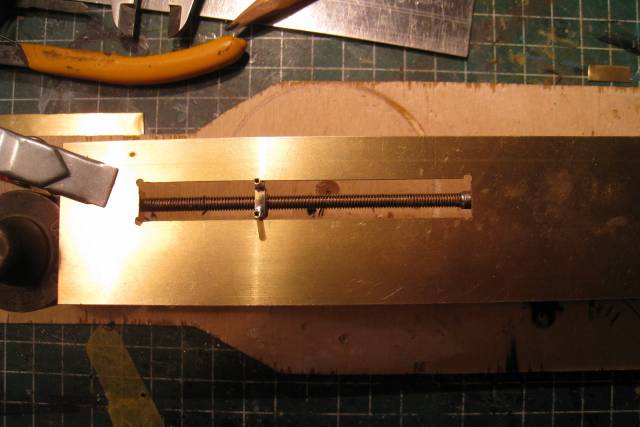

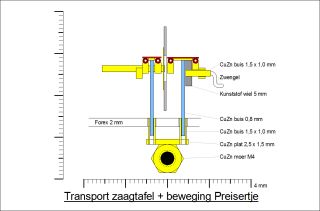

  Het transportsysteem van de zaagtafel en het bewegende Preisertje...

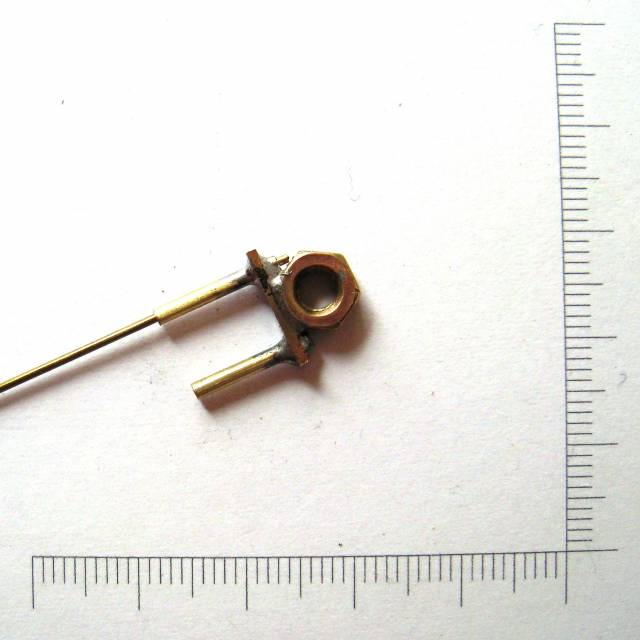

Het m4 moertje met de hollebuisjes van 1,5 mm rond voor het transport.

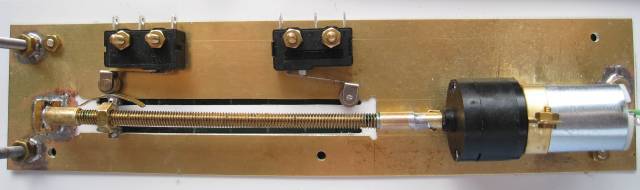

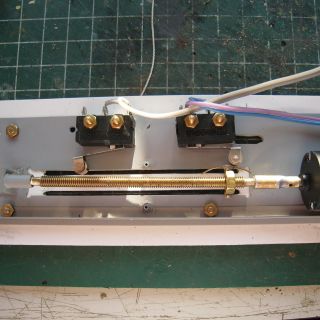

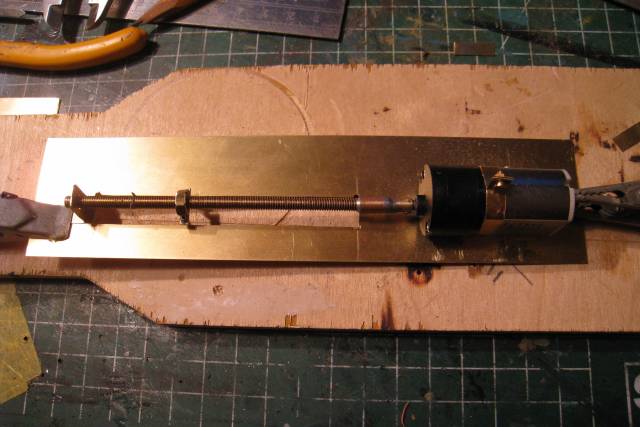

   De onder- en de bovenzijde van het transport mechaniek. Duidelijk is het motortje van 76 tpm / 12 volt en de m4 draadstang waar moertje heen en weer beweegt.
   De microschakelaars zijn geplaatst en de afstand tussen de schakelmomenten is 65 mm.
   Lagering van de poelie en de zaagas

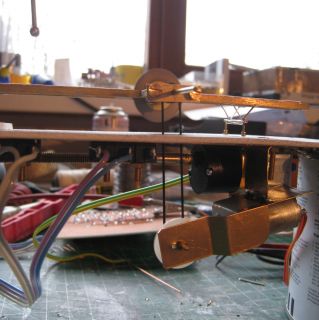

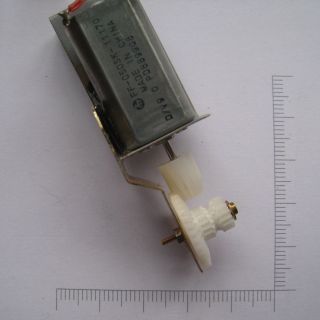

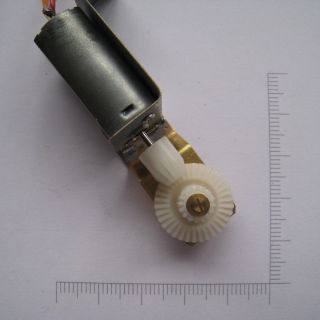

Deze aandrijving komt uit een oude CDrom speler en in het tandwiel is een groef gedraaid om een rubbersnaar te geleiden die op haar beurt de poelie en de zaagas laat draaien.

   De zaagas ingepast in de zaagtafel

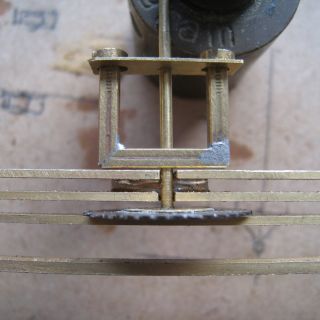

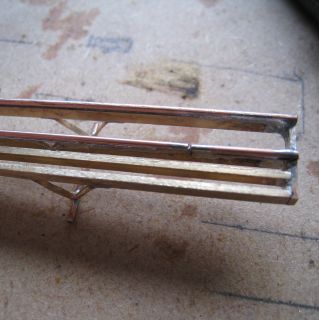

De geleiders van het zaagblad. (Cu buis van 1,0 x 0,5 mm)

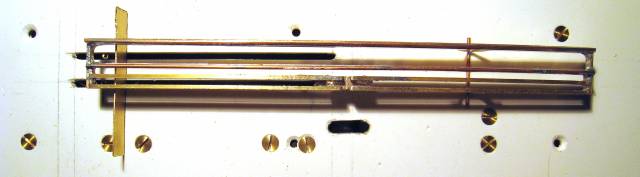

Bovenzijde van de zaagtafel met aan de rechterzijde is al de as van de wielen te zien. (lengte x breedte zaagtafel = 130 x 13 mm en de Forex montageplaat = 240 x 55 mm)

Zaagbank 1e test

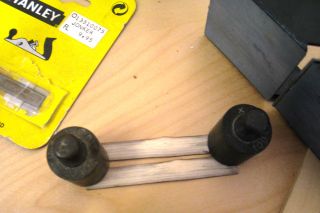

Mijn oude miniatuur stanley handschaafje en zowaar nog een nieuw pakje mesjes van fl 9,95.

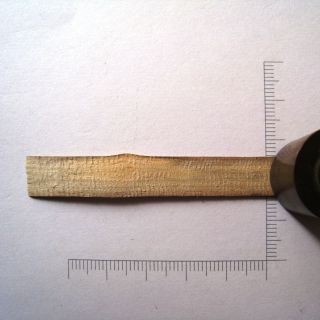

Een paar stukje hout uit de tuin gehaald en daar zijn planken van 80 x 520 cm van gemaakt.



















































































































Er is gekozen om de zaagas, zaagtafel en locomobile niet constant te laten draaien.

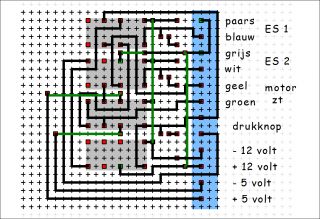

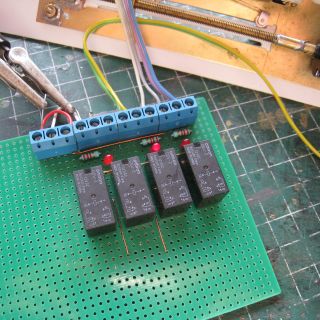

Dus één cyclus van de zaagbank en dan weer stoppen. Het geheel is op gaatjesboard gemonteerd.

Na weken van zoeken eindelijk een dunne rubber snaar gevonden. En wel bij de plaatselijke horlogeboer, hij gebruikt ze voor de afdichting van horloges.

Aan de uiteinden van de draadstang de schroefdraad weggehaald om te voorkomen dat de transportmoer de boel vernield als de microschakelaar het af laat weten...

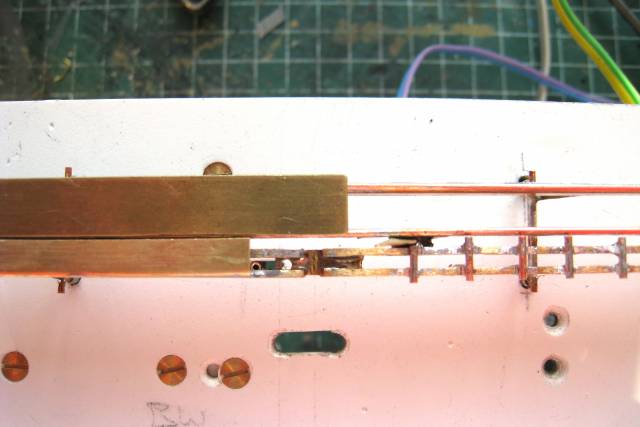

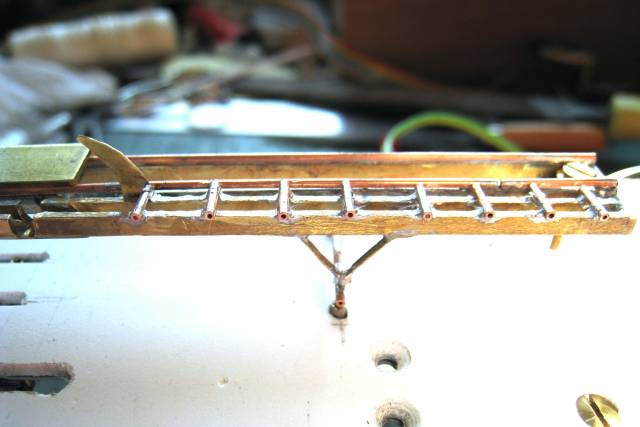

Hier is de "rollenbaan" in beeld en ook het spouwmes. En de bovenzijde met het vaste blad (onder) en het beweegbare transportblad (boven)
